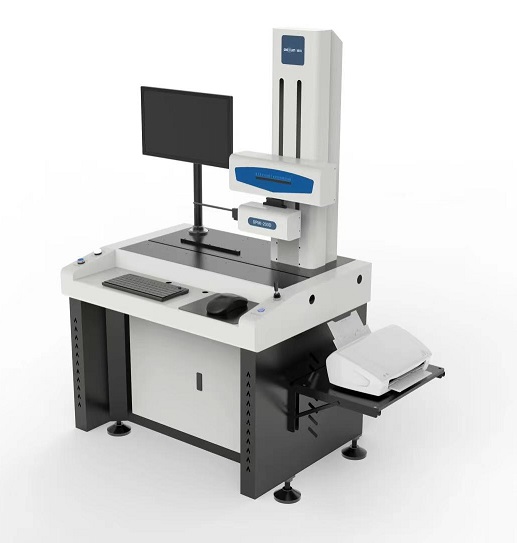

粗糙度轮廓仪一体机

设备技术性能：

轮廓测量功能：

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧轮廓度

辅助生成：包含辅助点、辅助线、辅助圆

粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO

波纹度分析：wt、wa、wp、wv、wq、wc、wku、wsk、w、wx、wz、wsm、wdcwte、wmr、Aw、c(wmr)、wmr(c)、wdq

原始轮廓分析：Pt，Pa，Pp，Pv，Pq，Pc，Pku，Psk，Pdq，Psm，Pdc，Pmr，Pz，Pm

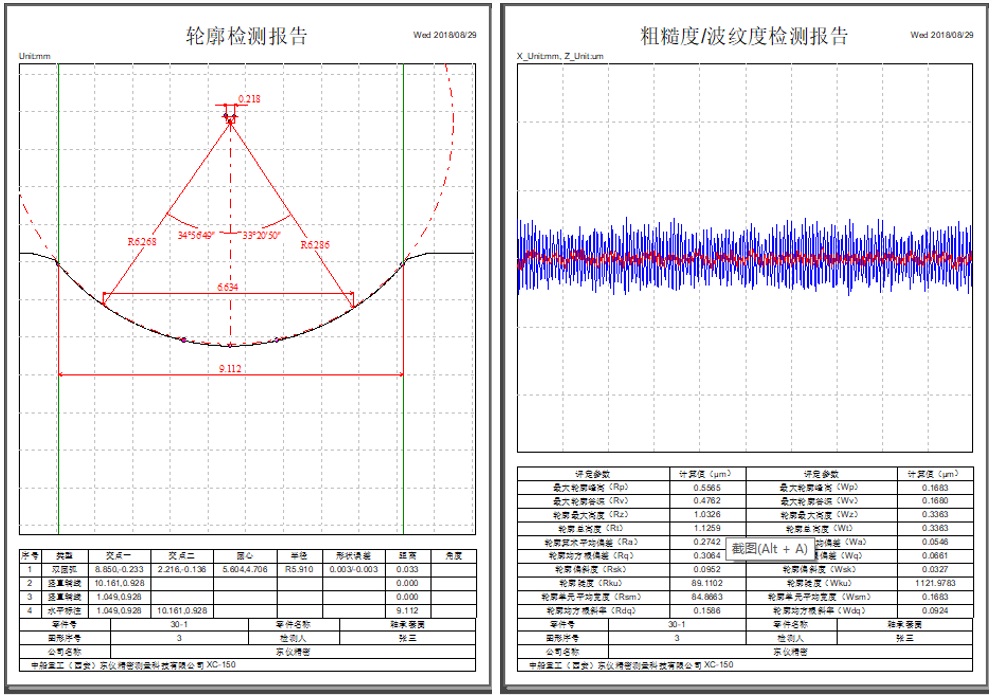

系统界面

软件系统界面如图所示。系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。

1）菜单/工具栏：见菜单和工具栏部分相应内容。

2）状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。

3）系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。

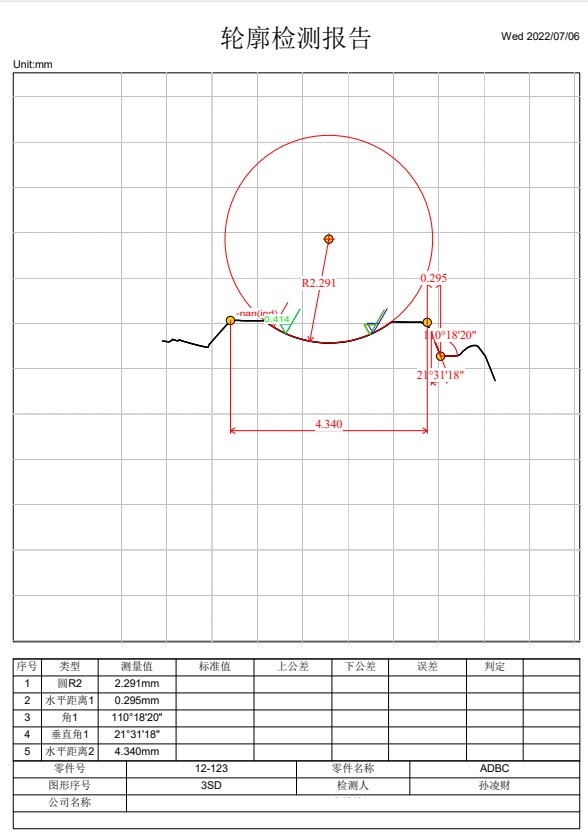

打印输出

零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式输出选项（轮廓

/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，如图所示。

此时选择打印功能，则能得到所需结果——一份精美的检测报告！

技术参数

测量范围	X方向			120mm
	Z1		轮廓度量程	20mm
			粗糙度量程	20mm
	高度			400mm
	最小内孔			10mm
技术参数	线性精度¹			±（0.8+\|0.15H\|）μm
	圆弧²			±（1.2+R/12）μm
	角度³			±1′
	直线度⁴			0.5μm/100mm
传感器	类型			美国
	分辨率			0.01μm
	产地			美国
爬坡角度				上升77度下降88度
粗糙度评定参数				Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2
取样长度				λc ╳3、4、5、6、7（1.0-17.5mm）
截止波长				0.25,0.8,2.5
测量速度				0.1mm/s，0.32mm/s，0.5mm/s
返回速度				（自动） 1mm/s
粗糙度		示值误差		±5%
		示值稳定性		3%
		测量重复性		3%
图形放大倍率				10-500000自动调整
测量速度（轮廓）				0.02mm至4.0mm/s
测量方式				传感器移动

测量原理

本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求

主要配置清单

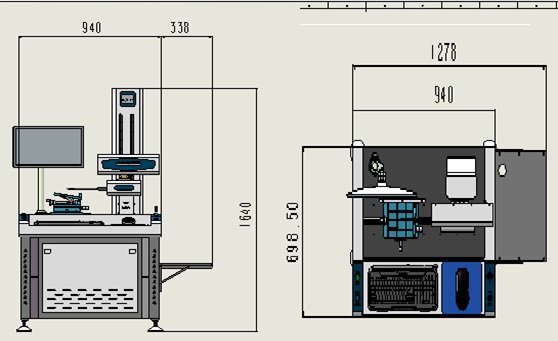

设备尺寸
