产品介绍
1.采用电子电动加载，高精度传感器，拥有独特的闭环控制系统。
2.工作台Z轴自动升降，样品台X、Y轴方向自动移动。
3.按启动键，工作台自动上升，样品触碰到压头后自动加载，自动卸载，自动显示硬度值。
4.触摸屏界面，操作方 便，直接选择硬度标尺，力值自动在测试参数中改变。
5.按照标准硬度块，对各个硬度标尺分高、中、低三段进行自动修正。
6.试验力可通过标准测力计进行自动修正。

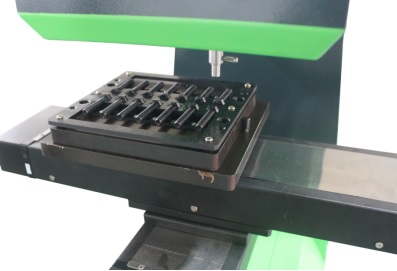

7.可保存设定的坐标点，进行全自动的端淬试验，批量检测，效率大大提高。
8.可定制各种夹具，对不同规格螺栓进行批量检测。
9.数据处理功能强大，包括：HR、HB、HV等多种硬度制式转换，设置合格范围，超限自动报警，可输入测试员，样品名称等信息。
10.更多的样品和试验信息，测量数据U盘保存为EXCEL格式，方便编辑和处理。
技术参数
|
型号 |
WHR-80D-ZXY |
|
洛氏初试验力 |
10kgf(98.07N) |
|
洛氏总试验力 |
60kgf(588N) 100kgf(980N) 150kgf(1471N) |
|
洛氏硬度标尺 |
HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、 HRL、HRM、HRR、HRP、HRS、HRV |
|
洛氏测试范围 |
HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HRE:70-100 、HRF:60-100 、HRG:30-94、HRH:80-100、HRK:40-100、HRL:100-120 HRM:85-115、 HRR:114-125 |
|
符合标准 |
BSEN 6508， ISO 6508， ASTM E18， GB/T230 |
|
保荷时间 |
0-99s |
|
硬度值分辨率 |
0.1HR |
|
试验力误差 |
＜0.5% |
|
数据输出 |
LCD显示 |
|
数据存储 |
测量值以EXCEL格式保存在Ｕ盘中 |
|
转换标尺 |
洛氏、布氏、维氏 |
|
最大允许试件高度 |
50mm |
|
压头到机壁距离 |
200mm |
|
尺寸 |
540×280×840mm |
|
重量 |
80kg |
|
电源 |
AC220+5%,50～60Hz |

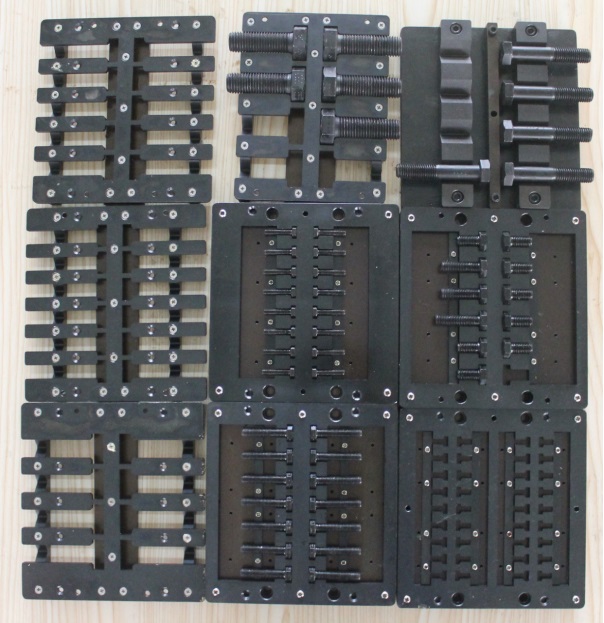

夹具工装
整套模具的结构大体分为下底板和工装2部分。其中工装由大型螺栓工装、小型螺栓工装和螺杆工装。小型螺栓工装由固定板、垫铁、底板、垫条组成；大型螺栓工装由固定板、垫铁、V型条、底板组成；螺杆工装由V型条、挡板、底板组成。
模具材料为GGr15 ，易磨损零件经热处理，硬度在55到60之间。夹具经过发黑处理,不会产生生锈现象。模具重量为4.76KG。

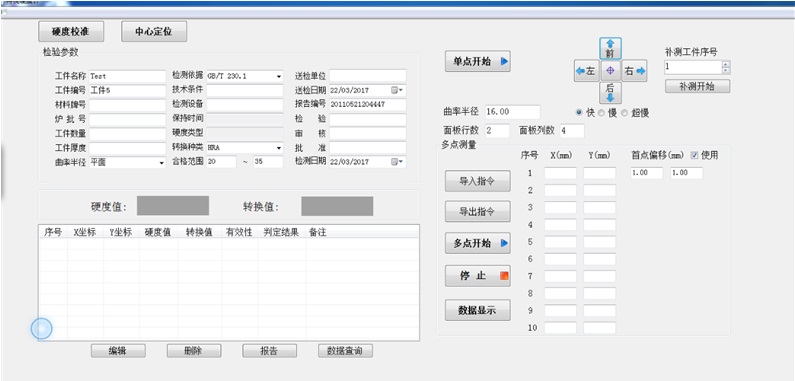

软件界面
硬度测量系统中为了方便自动测量，程序设定了若干打点序号之后，程序会在点击“多点开始”按钮之后开始单物件的多点测量，会在指定的位置序号上分别打点进行测量，测量结果会出现在测量结果的列表框中，选择“首点偏移”，第一点打压不计入到最终数据中。通过下图中的X、Y值来指定在对应序号上的位置进行分别打点测量。打压结束后，如对某点有疑问可以选择“补测工件号”，点击“补测开始”，硬度计会重新打点。
点击主界面上的“数据显示”，数据会根据主界面选择的“面板行数”，“面板列数”（需要和夹具行列对应）显示数据到表格中，切换“夹具盘”，数据会自动根据产品代码保存到“数据保存”目录中。
自动测试螺栓规格
|
螺纹尺寸 |
规格 |
|
M5 |
M5*12 M5*16(1种)， M5*20 M5*25（1种） |
|
M6 |
M6*16 M6*20 M6*25（1种）， M6*30 M6*45（1种） |
|
M8 |
M8*12 M8*16 M8*20（1种）， M8*25 M8*30 M8*35 M8*40 M8*45（1种）， M8*55 M8*60(1种) |
|
M10 |
M10*20 M10*25 M10*30 M10*35 M10*40（1种）， M10*50 M10*55 M10*60（1种） |
|
M12 |
M12*20 M12*25 M12*30 M12*35 M12*40（1种）， M12*45 M12*50 M12*55 M12*60 M12*65 M12*30 M12*80（1种） |
|
M14 |
M14*30 M14*35 M14*40 M14*45（1种）， M14*50 M14*60（1种） |
|
M16 |
M16*30 M16*35 M16*40 M16*45（1种）， M16*50 M16*55 M16*60 M16*65 M16*70 M16*75 M16*80(1种） |
|
M20 |
M20*60 M20*65 M20*70(1种 ) |
工装一次测量螺栓数量
|
螺栓型号 |
数量（个） |
螺栓型号 |
数量（个） |
|
M5 |
36 |
M14 |
10 |
|
M6 |
16 |
M16 |
9 |
|
M8 |
14 |
M20 |
9 |
|
M10 |
12 |
螺栓 |
8 |
|
M12 |
12 |
|
|
标准配置
|
名称 |
数量 |
名称 |
数量 |
|
金刚石洛式压头 |
1支 |
直径1.5875mm球压头 |
1支 |
|
硬度块（HRC高低2块、HRB） |
3块 |
大、中、 V型试台 |
各1个 |
|
计算机 |
1台 |
X/Y精密马达移动台 |
1个 |
|
电源线 |
1根 |
定制夹具v |
1套 |
|
产品合格证、保修卡 |
1份 |
说明书 |
1份 |
