一、产品概述

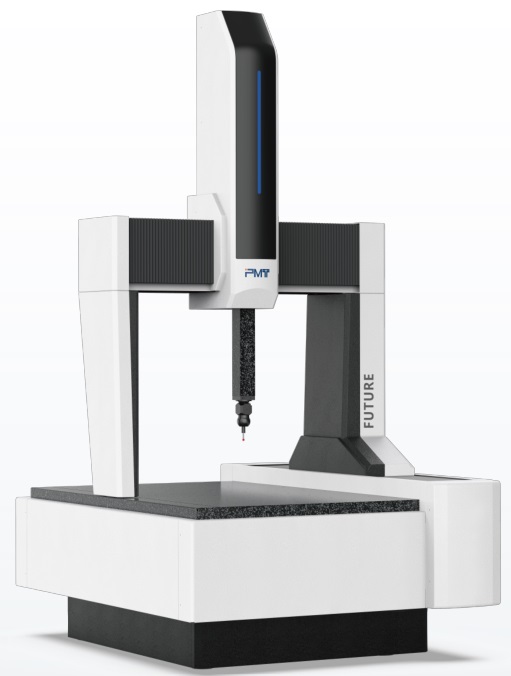

FUTURE 桥式三坐标测量仪是派姆特科技（PMT）旗下的高端三坐标计量设备，分为 FUTURE 与 FUTUREPLUS 两种型号。整机采用移动桥式结构设计，专为复杂零部件的超高精度检测需求而打造，兼具高效率与性能稳定性，可广泛应用于精密加工、装配验证与质量控制的完整流程，是现代制造业中不可或缺的精密检测工具。
该系列产品可为生产现场、研发中心与计量实验室提供高精度、高稳定性、高效率的测量解决方案，覆盖汽车、模具、机械加工、精密制造、计量院所、航空航天等众多工业领域。
二、核心技术特征
1. 高精度光电测量系统
FUTURE 系列采用先进的光电式增量光栅尺，结合精密传动机构，确保测量全程的微米级精度，同时保障测量结果的稳定性与重复性。
2. 花岗岩台面稳定支撑技术
整机台面选用天然优质花岗岩，具备优异的温度稳定性与刚性，可有效抵抗环境温度变化引起的台面形变，为长期高精度测量提供可靠基准。
3. 三轴矩形导轨结构
X、Y、Z 三轴均采用全花岗岩矩形导轨结构。该设计显著提升设备刚性与稳定性，有效降低弯曲变形带来的非线性误差；导轨的精密加工与安装确保了各轴之间的垂直度与平行度，为高精度测量奠定结构基础。
4. 运动中心驱动技术
Y 轴采用光轴摩擦传动，X、Z 轴采用单根皮带柔性传动（比拟柔性齿条齿轮副），电机随运动部件同步移动，消除了传动远端与近端的差异，大幅提升传动平稳性与整机定位精度，同时有效降低后期维护成本。
5. 四面环抱式空气轴承
三轴导轨均采用环抱式对称空气轴承设计，极大降低结构件变形对机器稳定性的影响，有效增强运动部件的抗弯、抗扭转能力，全面提升机器的刚性与长期稳定性。
6. 气缸平衡动滑轮快速响应机构
Z 轴采用气缸平衡动滑轮机构，应用柔性传动设计将气缸行程减小 1/2，气缸置于 Z 轴之外，在提高响应速度的同时，避免了气流波动对 Z 轴造成的偏摆影响，深孔、细长孔测量时数据更真实可靠。
7. 防尘与防护设计
X、Y 轴顶端设置防尘防护结构，避免导轨落尘，保证空气轴承在清洁环境中运行，大幅降低设备故障发生率。

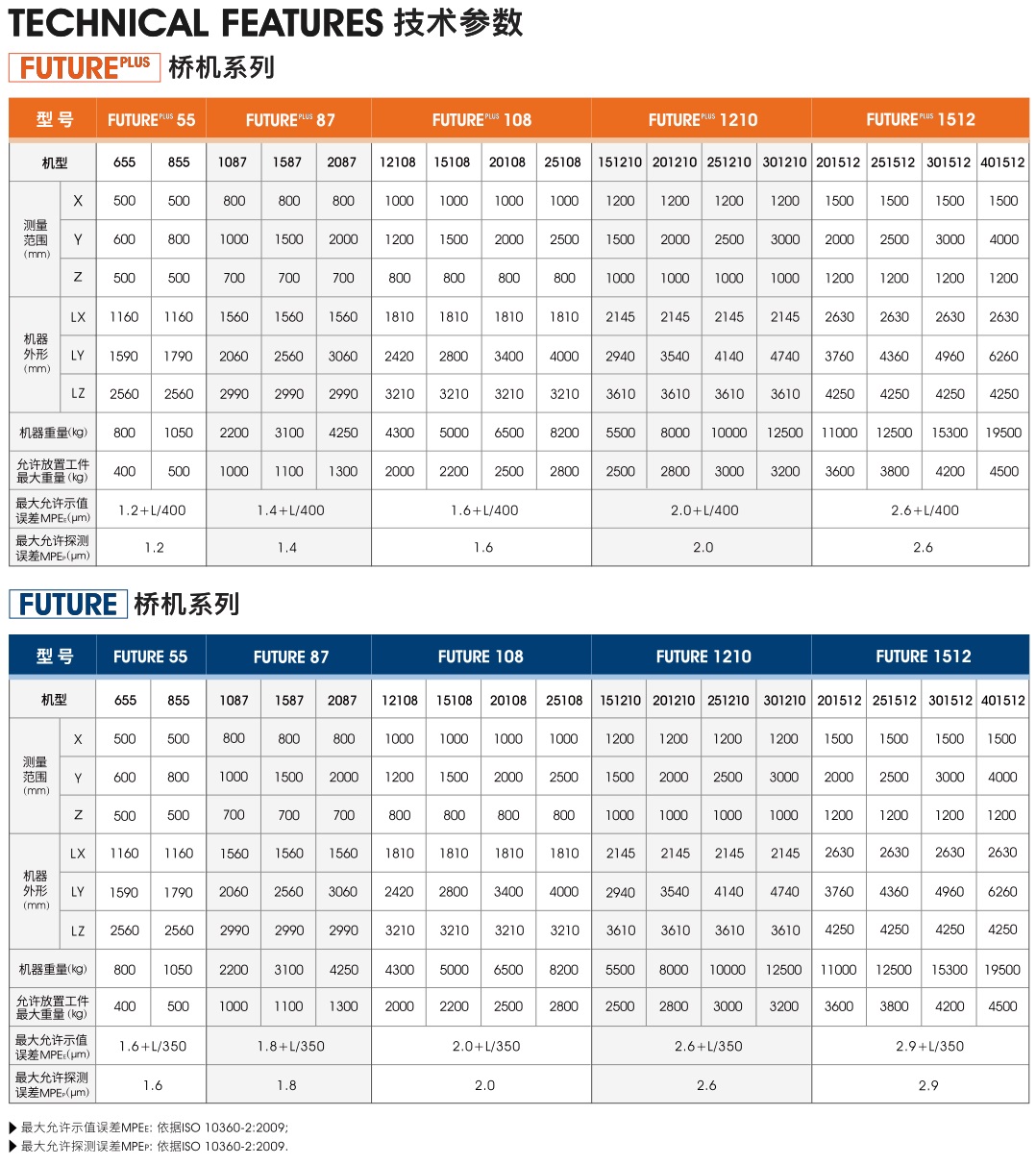

三、性能参数
-
动态测量性能：操纵杆操作速度 0–20 mm/s（慢速模式）/ 0–100 mm/s（正常模式）；CNC 模式下单轴速度可达 300 mm/s，空间速度可达 520 mm/s，可短时间完成大批量测量任务。
-
温度补偿技术：实时监测并修正温度变化对设备与工件的影响，结合材料热膨胀系数自动修正测量结果，避免批次性误差。
-
测量精度：最大示值误差可达 1.2+L/400 μm 量级，满足主机厂精密图纸的检测精度要求。
-
承载能力：FUTURE 系列台面最大承重可达 4500 kg，可轻松承载重型发动机缸体等大型工件。

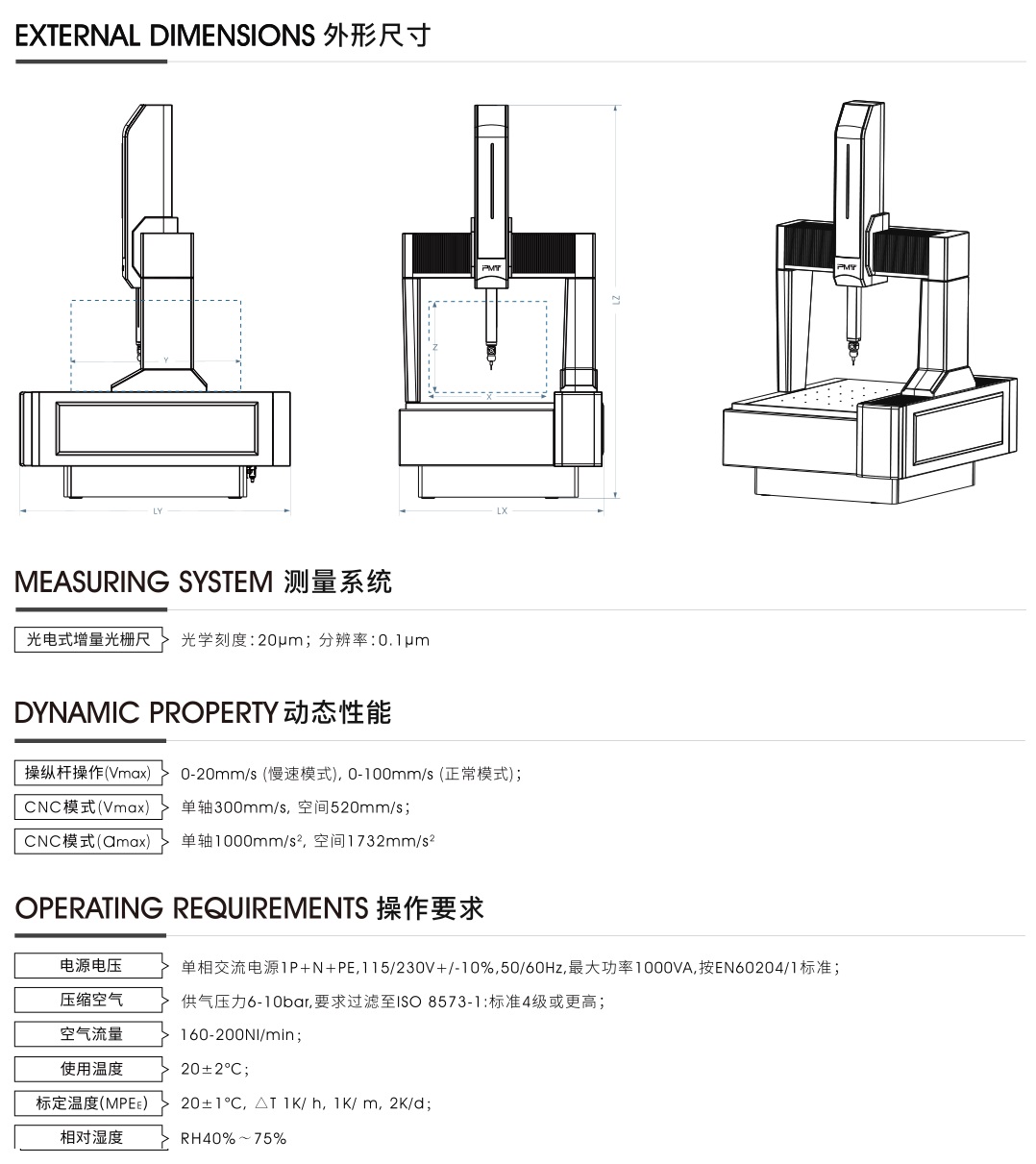

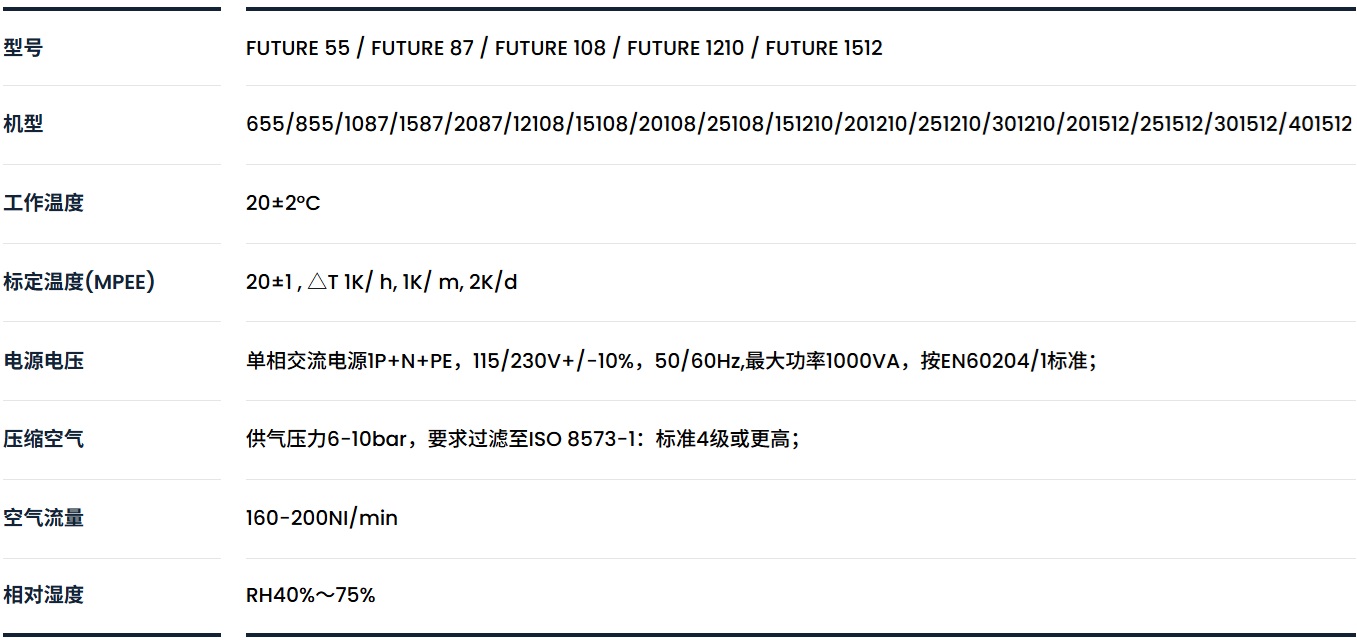

四、规格型号与环境要求
五、灵活的测量配置
智能测量软件
PMT 拥有自研三维测量软件，并与多家知名软件厂商达成战略合作，提供丰富的测量功能与数据处理能力，兼容多种主流第三方测量软件，满足不同行业、不同场景的测量需求。
多样化测头适配
-
自动测座：Renishaw PH10M PLUS、PH10MQ PLUS、PMT APH10
-
手动测座：Renishaw MH20i、PMT AMH20
-
触发式测头系统：Renishaw TP20、TP200、PMT T20
-
同时支持接触式与非接触式测头（PH10、PH20、REVO 等），搭配分度旋转关节测头系统可快速更换测头或加长杆且无需重新校正，全面覆盖各类工件表面特征的测量。
六、典型应用
FUTURE 系列作为 PMT 三坐标产品家族的核心机型，特别适合以下场景：
-
汽车制造：发动机缸体、缸盖、变速箱零部件的尺寸与形位公差检测。以 V 型发动机缸体为例，其缸孔、主轴承孔、螺栓孔系的尺寸、同轴度、圆柱度、位置度等关键参数均可由 FUTURE 高精度完成检测。
-
模具与精密加工：复杂型腔、曲面的超高精度检测与逆向验证。
-
航空航天：大型结构件、精密零件的形位公差与装配质量控制。
-
计量院所：作为量值传递与精密校准的基准设备。
七、结语
PMT FUTURE 桥式三坐标测量仪凭借全花岗岩矩形导轨、四面环抱式空气轴承、运动中心驱动与气缸平衡动滑轮机构等硬核技术，在精度、稳定性、效率与承载能力之间实现了出色平衡。无论是重型发动机缸体还是精密模具零件，FUTURE 系列都能以微米级的计量能力，为高端制造提供坚实可靠的质量数据支撑，是精密加工与质量检测环节值得信赖的计量伙伴。
