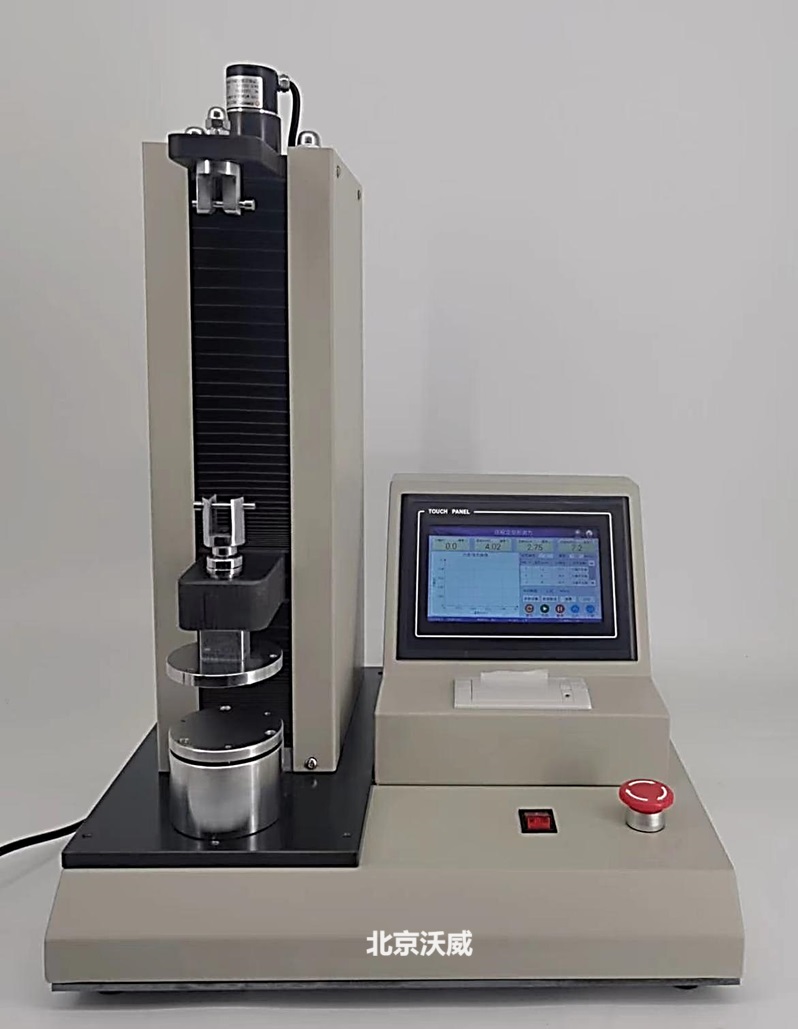

本系列试验机是一款桌上型弹簧专用试验机，采用精密的自动控制和数据采集系统，大大提高试验精度及人员操作要求。主要应用于弹簧的变形量、拉压力、弹簧系数等性能参数的检测，亦可对各类弹性试样和其他类似零部件进行相关试验。本机检定规程符合JB/T7796-2017《弹簧拉压试验机》标准，可根据国家标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据，是工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位等部门的理想检测设备。
主要特点
高精度、高分辨率、高稳定性
7寸触摸显示屏，人机交互界面友善，操作简单易用
6种力值单位N、kgf、lbf、gf、kN、tf
3种位移单位mm、cm、in
四种试验模式：定高度测力值、定变形测力值、定力值测高度、定力值测变形
测试界面直接显示力值、位移、弹簧自由长度/高度、变形值、测试时间、速度、测试点刚度和平均刚度等参数
可自定义10组测试点，可设置相应试验参数的合格区间判断
测试数据以曲线及表格形式显示
测试完成后数据条自动保存，最多可保存10000条数据
机台自带微型打印机,可直接打印试验结果
自带记忆功能，超载保护，紧急停机装置，漏电保护装置
主要技术参数
|
规格 |
WZT-10 |
WZT-20 |
WZT-30 |
WZT-50 |
WZT-100 |
WZT-200 |
WZT-300 |
WZT-500 |
WZT-1K |
WZT-2K |
WZT-3K |
|
量程 |
10N |
20N |
30N |
50N |
100N |
200N |
300N |
500N |
1000N |
2000N |
3000N |
|
力值分度值 |
小数点后位数0～4位任意选择 |
|
位移分度值 |
小数点后位数0～3位任意选择 |
|
单位 |
力值单位：gf、Kgf、N、KN、tf、Lbf
位移单位：mm、cm和in |
|
力值精度 |
≤±0.5% |
|
速度范围 |
1-400mm/min |
|
速度精度 |
≤±1% |
|
行程 |
220mm |
|
试验空间 |
220mm |
|
位移精度 |
≤± 0.05mm |
|
压盘直径 |
50mm |
78mm |
108mm |
|
动力系统 |
步进电机 |
|
电源 |
交流220V 50HZ |
|
尺寸 |
450*380*640mm |
|
重量 |
48kg |

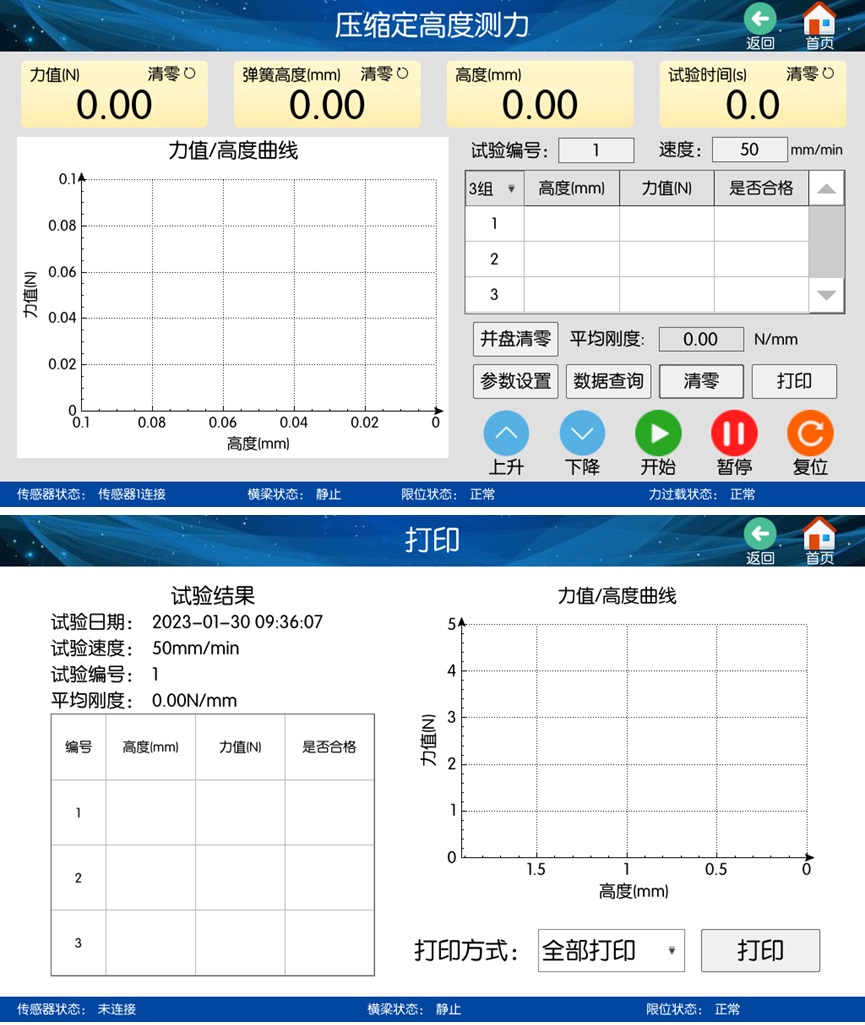

触摸屏操作界面
主要配置
|
序号 |
名称 |
单位 |
数量 |
|
1 |
全数字控制系统 |
套 |
1 |
|
2 |
触摸操作屏 |
块 |
1 |
|
3 |
步进电机 |
套 |
1 |
|
4 |
减速系统 |
套 |
1 |
|
5 |
高精度负荷传感器 |
只 |
1 |
|
6 |
精密滚珠丝杠副 |
套 |
1 |
|
7 |
光电编码器 |
只 |
1 |
|
8 |
标配拉压簧夹具 |
套 |
1 |
|
9 |
微型打印机 |
只 |
1 |
