VTD516全自动维氏硬度计(六工位)

六工位全自动维氏硬度计

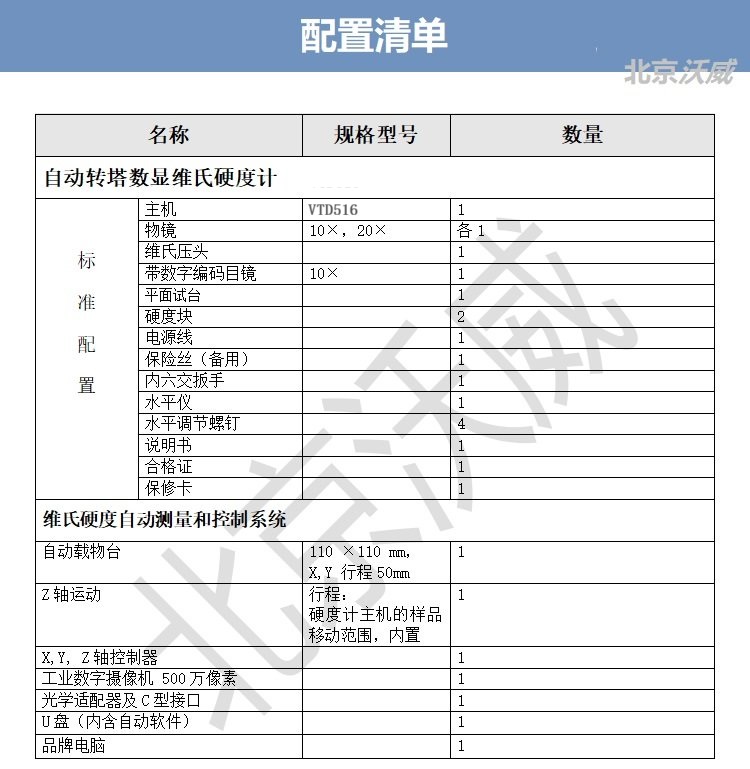

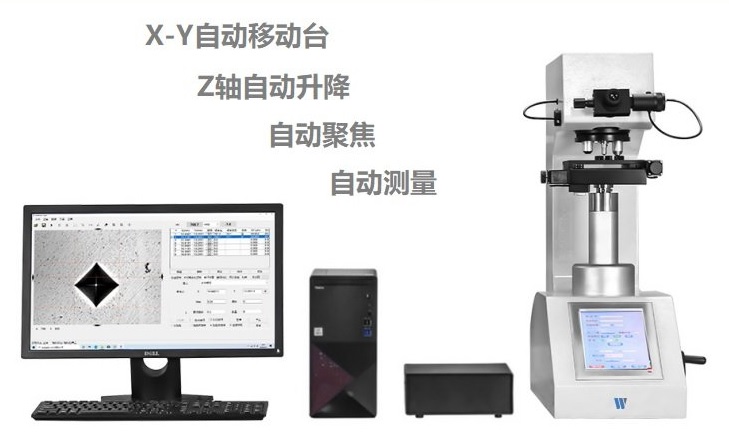

VTD516全自动维氏硬度计由以下部分组成：

 VTD516自动转塔数显触摸屏维氏硬度计；

 全自动维氏硬度测量和控制软件；

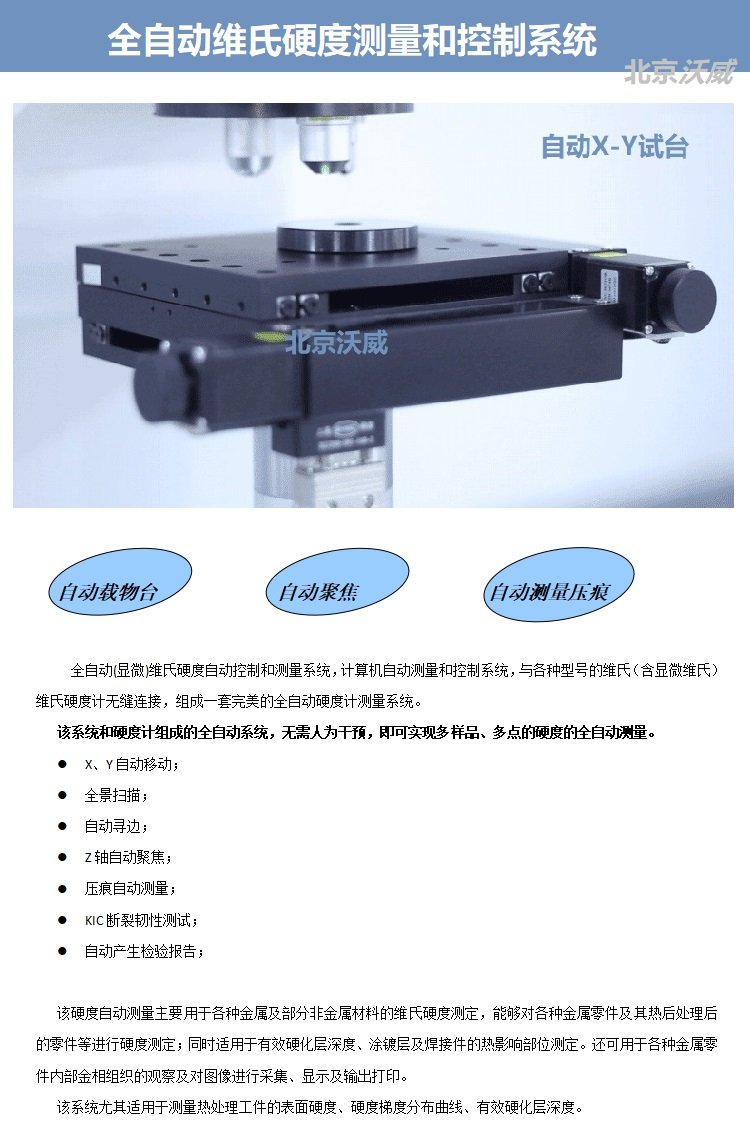

 自动X-Y试台；

 Z轴自动升降聚焦；

 X,Y, Z轴控制器；

 计算机

一、 6工位自动转塔数显触摸屏维氏微硬度计

1. 产品介绍

6工位自动转塔数显维氏硬度计采用自动XY平台，Z轴升降机构、自动聚焦，自动连续打点、力值准确、图像清晰，是理想的高端维氏硬度计。

2. 主要特点

1. 8寸触摸屏界面，用户操作简便；

2. 9档试验力：0.1-10kgf，最大力值10公斤；

3. 闭环传感器加载，自动加载、自动卸载；

4. 自动转塔：测试时压头与物镜自动相互切换，测试点自动定位精确；

5. 6工位自动转塔，回转塔台上同时装有10X、20X、40X、50X四个不同倍率；

6. 光源采用LED灯，寿命长，无需更换灯泡；

7. 配内置摄像头，图像更清晰。

8. 可按照标准硬度块或长度标尺，进行标定,按照高中低硬度值自动进行硬度修正，硬度值更精确。。

9. 力值标定、硬度值标定，具有密码保护；

10. 所有试验参数以及实验结果以excel格式存于U盘，便于数据处理及检验报告输出；

11. 各种硬度值相互转换；

12. 试验设置参数通过密码保护；

13. 中、英文等多种语言供选择；

14. 备有RS-232接口，可与计算机联机；

3.技术参数

型号	VTD516
试验力	0.1kgf（0.98N）、0.3Kgf (2.94N)、0.5Kgf (4.90N)、1 Kgf (9.8N)、2Kgf(19.6N)、2.5Kgf(24.5N)、3Kgf(29.4N)、5Kgf(49.0N)、10Kgf(98.0N)
执行标准	GBT4340.1，GBT4340.2，ASTM_E92
硬度值转换	按GB1172-99及ASTM标准
精度符合	JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2 -99 ASTM E-384、ISO 6507-2、ISO4546
加载方式	自动加载/保载/卸载
旋转塔台机构	自动、手动物镜—压头—物镜自动切换旋转自动转塔台提供快速简捷的操作序列而不需要手动旋转塔台，来实现物镜压头自动切换。物镜中心与压头中心重合精度高误差在1微米以内，确保试样打压定位准确，物镜中心位置可调。
最小测试单位	0.01μm
数据输出	触摸屏LCD显示读出，直接以EXCEL格式保存到U盘；配软件可保存到电脑上
转换标尺	HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
硬度测试范围	8~2900HV
试验力施加方法	自动（加荷、保荷、卸荷）
测量目镜	电子型10倍（带数字编码器）
物镜	×10倍、×20倍、×40倍、×50倍
总放大倍数	100X, 200X、400X、500X
试验力保荷时间	1~99s
最大允许试件高度	160mm
压头中心到外壁距离	160mm
尺寸	580190700mm
重量	约55Kg
电源	AC220V+5%，50-60Hz

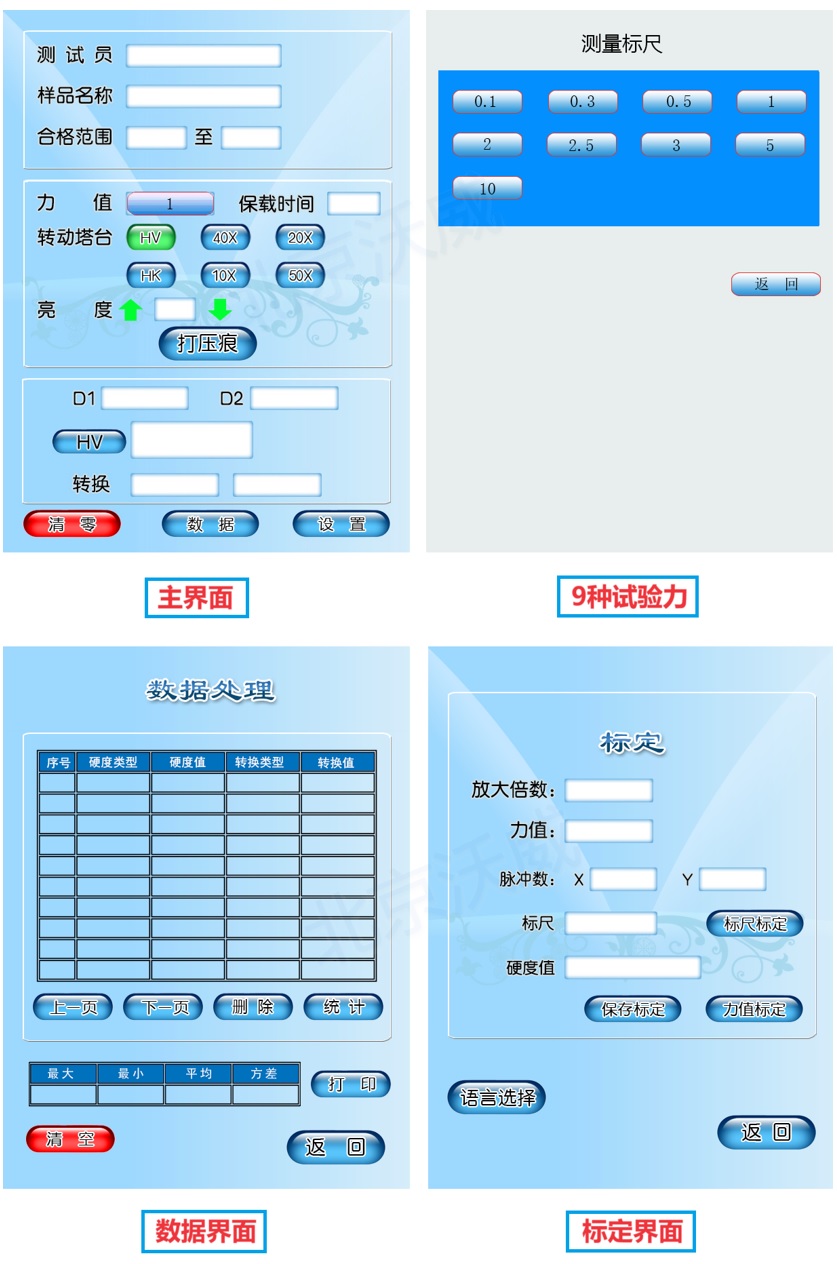

4.操作界面
