打印胶辊硬度及测试方法
一、打印胶辊硬度范围
常规胶辊类型与硬度
1、橡胶胶辊：硬度通常为 35-45 Shore A（用于粗糙材料印刷时可达 50-60 Shore A）。
2、聚氨酯胶辊：硬度范围 60-85 Shore A，适用于硬表面材料印刷14。
3、硅橡胶胶辊：硬度一般为 40-70 Shore A，具体取决于配方14。
4、特殊用途胶辊：如印染辊硬度可达 80-95 Shore A，油墨辊则低至 20-25 Shore A。
5、超硬胶辊：硬度超过 90 Shore A 的硬质胶辊（如压榨辊、托辊等），需使用 Shore D
硬度计测试。
二、硬度计选择与测试标准
1、Shore A 型：最常用，覆盖 0-90 Shore A 范围，适用于大多数胶辊（如橡胶、聚氨酯、硅橡胶等）。
2、Shore D 型：用于硬度＞90 Shore A 的极硬胶辊（如硬质聚氨酯辊、工程塑料复合胶辊）。
3、
IRHD 硬度计：实验室精确测量时可选，结果与 Shore A 接近，但测试条件更严格（需固定试样厚度和加压时间）。
测试操作规范
1、试样厚度：需≥6mm，避免底层硬面干扰。
2、测试时间：压针接触后3秒或 15 秒读取数据以保证稳定性。
3、温度要求：建议在 23±2℃ 环境下测试。
4、多点测量：取 3-5 次平均值以减少误差。

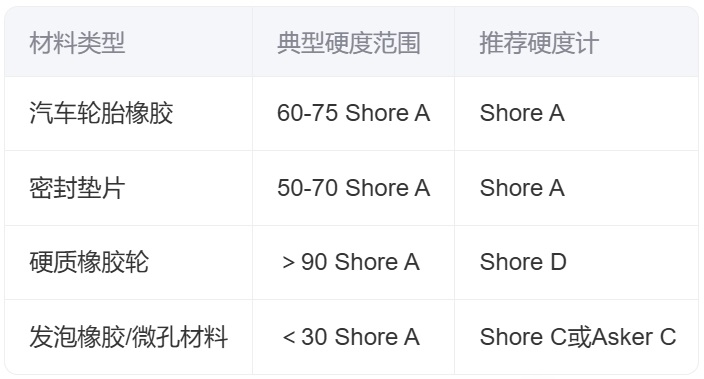

三、应用场景示例
四、注意事项
1、国内外标准差异：国内部分场景可能使用“肖氏硬度”，但国际通用标准为邵氏（Shore）硬度。
2、材料特殊性：微孔或超软胶辊（如发泡橡胶）需选用 Shore C 型硬度计。
3、设备校准：定期校验硬度计精度，避免因弹簧老化导致误差
