泡棉硬度及测试方法综合说明
泡面硬度一般用
邵氏硬度计测试
一、泡棉硬度范围分类
常规泡棉
1、普通发泡材料（如海绵、记忆棉）：硬度范围 20-60 Shore C，具体取决于密度与发泡工艺。
2、EVA泡棉：硬度按应用场景划分：
-
38度：适用于小型电子产品内衬（参考载荷20kg）。
-
45度：适用于中小型医疗设备、音箱（载荷30-60kg）。
-
60度：用于大型工业设备（载荷≥100kg）。
3、特殊泡棉
-
超软泡棉/凝胶泡棉（如珍珠棉、发泡硅胶）：硬度低于 20 Shore C，需使用 Shore OO/OOO型或 F型硬度计。
-
硬质PU发泡材料（如工业密封件）：硬度可达 60-90 Shore D，需切换至邵氏D型测试。

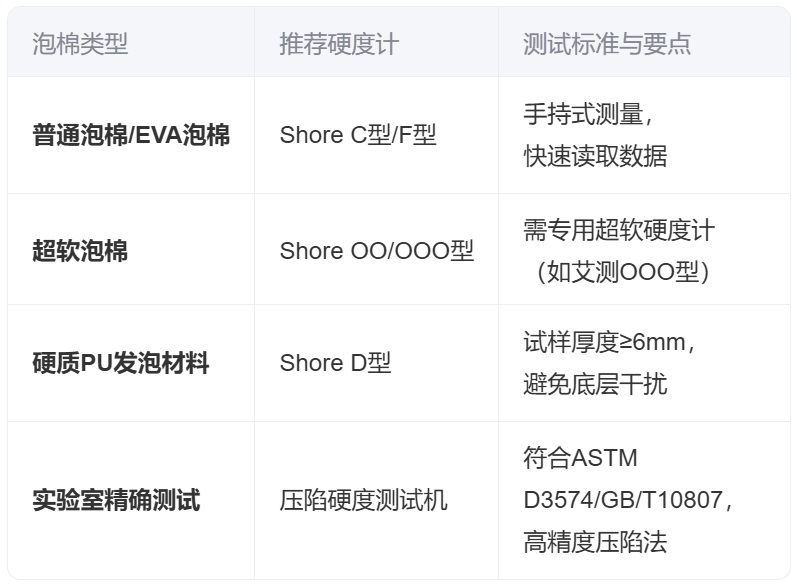

二、硬度计选择及适用场景
三、测试操作规范
1、通用要求
-
试样厚度：普通泡棉≥15mm，叠加不足厚度时需保持表面平整。
-
接触时间：手持硬度计需在1秒内快速读数，避免压针下沉误差。
-
环境条件：实验室环境调节8小时以上，温度23±2℃。
2、特殊测试方法
压陷硬度测试：
-
压缩至试样厚度的25%或75%，保持20秒后记录载荷（如硅胶泡棉）。
-
需校准压缩速率（0.3mm/s）与初始载荷（0.5kg）。
发泡材料叠加测试：多层叠加时需确保接触面无间隙，避免数据偏差。
四、注意事项
-
硬度计校准：定期校验弹簧压力与压针磨损，尤其手持设备易因老化导致误差。
-
材料变形恢复：泡棉具黏弹性，压陷后需预留恢复时间再二次测试。
-
标准差异：国内部分场景使用“肖氏硬度”，国际通用为邵氏（Shore）或压陷法（ASTM/GB）。
以上结论综合泡棉类型、测试场景及标准规范，需根据材料硬度和应用需求选择对应方法
