维氏硬度是如何测量的？

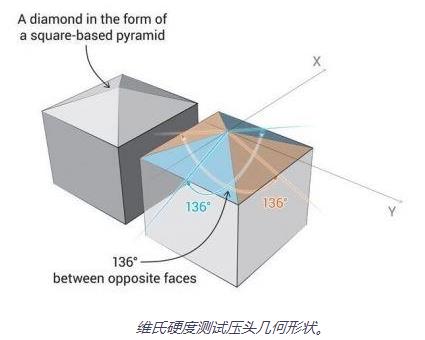

测试是通过将金刚石压头压入被测表面来实现的。压头呈金字塔形，底部为方形，相对面之间的夹角为 136 度。通常，载荷从 1 到 100 kgf 不等。满载通常施加 10 到 15 秒。
测量形成在测试表面上的两条对角线的长度，平均值用于计算硬度，由比率 F/A 给出（其中 F 是力或载荷，单位为 kgf；A 是表面积压痕，以平方毫米为单位）。硬度值表示为维氏硬度（HV）或金刚石金字塔硬度（DPH）（通常为数字，无单位）。
硬度计测量是使用内置显微镜进行的。一些更高级的测试秤使用软件来获得更快、更准确的结果。
应用
Vickers 测试产生的压痕相对较小，因此，它在测试小零件或部分以及非常薄的物体（例如箔）的硬度时非常有用。
需要考虑的事项
为了从测试中获得准确的结果，考虑以下几点：
1、选择一个小到足以适应规模的样本；
2、使测试材料的表面光滑，以达到适当的压痕并尽量减少测量误差。此外，这有助于保持材料垂直于压头；
3、使压痕尽可能大，以最大限度地提高测量的准确性（随着压痕尺寸的减小，出现错误的可能性更高）；
限制
尽管具有所有优点，维氏硬度测试也有其自身的局限性。批评者认为，在较低的负载下，会产生一定程度的偏差。一些测试材料是预涂层的，在这种情况下，涂层的厚度会影响微压痕测量的准确性。为了克服这个问题，纳米技术领域的进步导致了纳米压痕方法的发展。
结论
维氏硬度测试易于使用，其优点远远超过任何潜在的缺点。其用途的多功能性——事实上它可以用来测量几乎任何类型材料的硬度——仍然使它非常有吸引力和广泛适用
