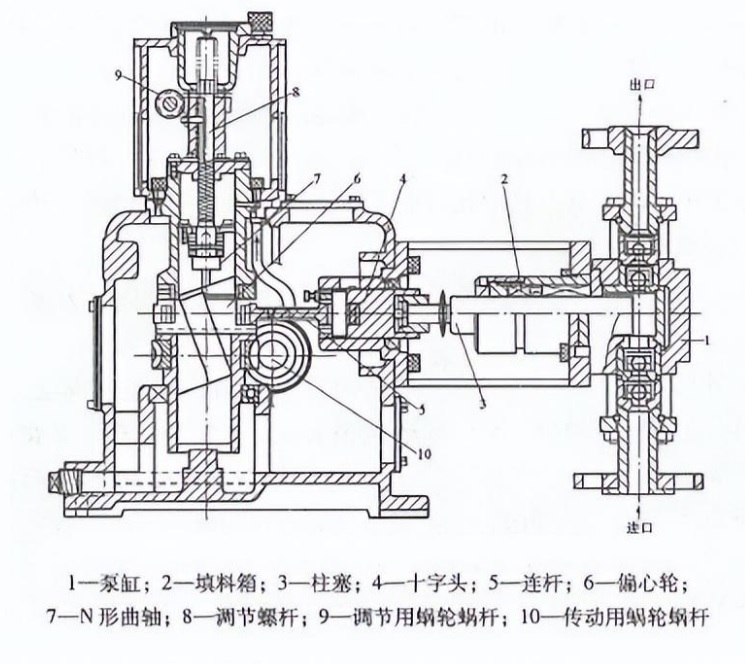

今天，为大家简单的讲解下有关柱塞计量泵结构图及工作原理的知识内容，大家请跟着小编一起来看看下面的内容吧。
柱塞式计量泵由电机、传动箱、缸体等三部分组成。
传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程，从面改变弓型连杆前后距离来达到改变柱塞(活塞)行程的目的。
缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
柱塞式计量泵的工作原理：
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座,作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体。当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复中形成连续有压力、定量的排放液体。
