Inconel625化学成分
碳(C)≤0.01,锰(Mn)≤0.50,镍(Ni)≥58,硅(Si)≤0.50磷(P)≤0.015,硫(S)≤0.015,铬(Cr)20.0～23.0,铁(Fe) ≤5.0,铝(Al) ≤0.4,钛(Ti) ≤0.4,铌(Nb) 3.15～4.15,钴(Co) ≤1.0, 钼(Mo)8.0～10.0

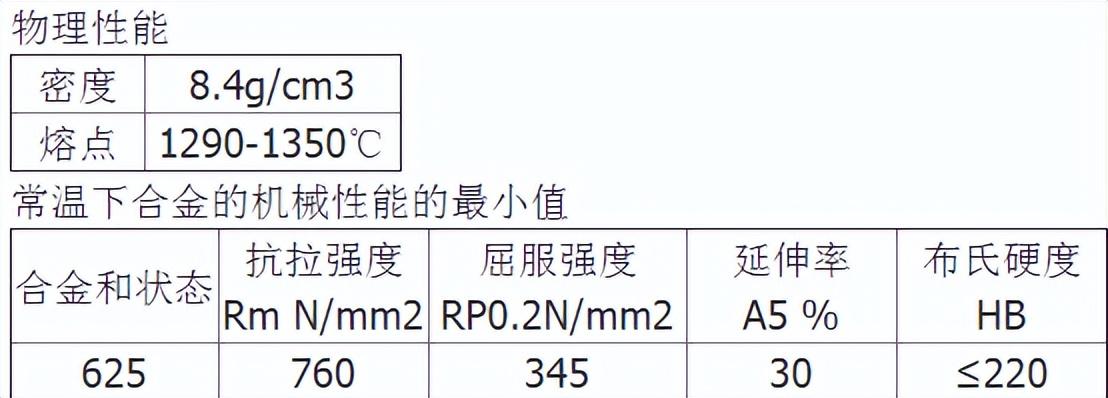

物理性能：3.1、 密度ρ=8.4g/cm33.2、熔化温度1290~1350℃
Inconel625特性及应用领域概述：
该合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和高氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。

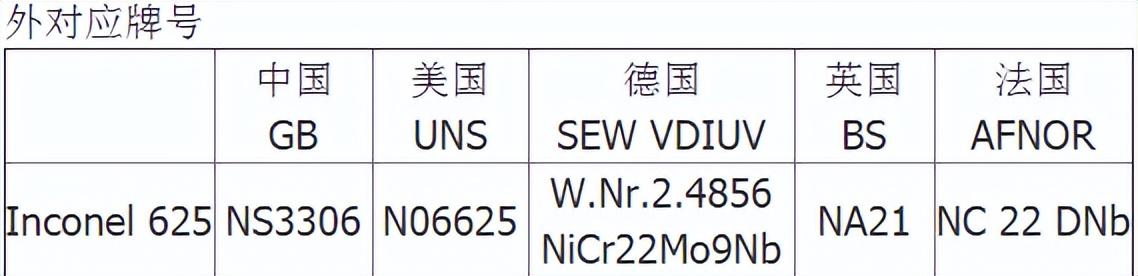

Inconel625相近牌号：
NS336、 GH3625、 GH625(中国)、 NC22DNb(法国)、W.Nr.2.4856(德国) 、0Cr20Ni65Mo10Nb4、N06625
Inconel625 金相组织结构：
该合金在固溶状态的组织为奥氏体基体和少量的TiN、NbC、和M6C相,经650~900℃长期时效后，所析出的相为γ'、δ、M23C6和M6C。
Inconel625工艺性能与要求：
1、该合金具有良好的冷、热成形性能，钢锭锻造加热温度1120℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金的焊接性能良好，可在保护气氛下用钨极或本合金作添料进行氩弧焊接，也可用钎焊连接及电阻缝焊。
焊接建议采用AWS A5.14焊丝ERNiCrMo-3或AWS A5.11焊条ENiCrMo-3
4、表面处理工艺：除去合金表面氧化皮时先碱洗，再在硝酸、氢氟酸-水溶液中酸洗。
5、合金冷加工时当加工量大于15%时，热加工后要进行退火处理。
625合金具有优良的耐腐蚀和抗氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备和接触海水并承受高机械应力的场合。
化学成分
C：≤0.10，Mn：≤0.50，Si：≤0.50，P：≤0.015，S：≤0.015，Cr：20.0~23.0，Ni：54.0~60.0，Mo：8.0~10.0，Ti：≤0.40，Al：≤0.40，Fe：≤5.0，Nb：3.15~4.15
特性
A.对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力
B.优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂
C.优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等
D.优秀的耐各种无机酸混合溶液腐蚀的能力
E.温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能
F.良好的加工性和焊接性，无焊后开裂敏感性
G.具有壁温在-196～450℃的压力容器的制造认证
H.经美国腐蚀工程师协会NACE 标准认证（MR-01-75）符合酸性气体环境使用的最高标准等级VII
金相结构
625为面心立方晶格结构。当在约650℃保温足够长时间后，将析出碳颗粒和不稳定的四元相并将转化为稳定的Ni3(Nb,Ti)斜方晶格相。固溶强化后镍铬矩阵中的钼、铌成分将提高材料的机械性能，但塑性会有所降低。
耐腐蚀性
625合金在很多介质中都表现出极好的耐腐蚀性。在氯化物介质中具有出色的抗点蚀、缝隙腐蚀、晶间腐蚀和侵蚀的性能。具有很好的耐无机酸腐蚀性，如硝酸、磷酸、硫酸、盐酸等，同时在氧化和还原环境中也具有耐碱和有机酸腐蚀的性能。有效的抗氯离子还原性应力腐蚀开裂。在海水和工业气体环境中几乎不产生腐蚀，对海水和盐溶液具有很高的耐腐蚀性，在高温时也一样。焊接过程中无敏感性。在静态或循环环境中都具有抗碳化和氧化性，并且耐含氯的气体腐蚀。
工艺性能与要求
热加工
A.热加工温度范围1150℃～900℃，冷却方式为水淬或其他快速冷却方式。
B.为得到优秀性能和耐腐蚀性，热加工后要进行退火处理。
C.加热时，材料可以直接送入已升温最高工作温度的炉子中，保温足够的时间后(每100mm 的厚度需要60 分钟保温时间)迅速出炉，在规定的温度范围的高温段进行热加工。当材料温度降到低于热加工温度时，需重新加热.
冷加工
A.冷加工材料应为退火态，加工硬化率比奥氏体铬镍不锈钢大。
B.冷加工时，需进行中间退火。
C.当加工量大于15%时，热加工后要进行退火处理。
焊接工艺
A.适合采用任何传统焊接工艺焊接.
C.待焊接的材料应为固溶处理态，去除氧化皮、油污和各种标记印痕。
D.焊接前后不再需要热处理。
应用领域
软化退火后的低碳合金625广泛的应用于化工流程工业，较好的耐腐蚀性和高强度使之能作为较薄的结构部件。625合金可以应用于接触海水并承受高机械应力的场合。
A.含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合
B.用于制造纸浆和造纸工业的蒸煮器和漂白池
C.烟气脱硫系统中的吸收塔、再加热器、烟气挡板、风扇（潮湿）、搅拌器、导流板以及烟道等
D.用于制造应用于酸性气体环境的设备和部件
E.乙酸和乙酐反应发生器
F.硫酸冷凝器
