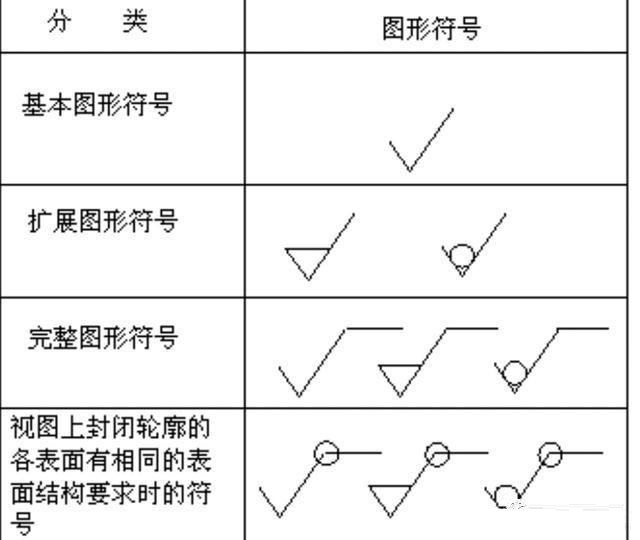

在工作中，常会在图纸上见到各种不同符号粗糙度的表示方法，我们却不知道它是什么意思。如:

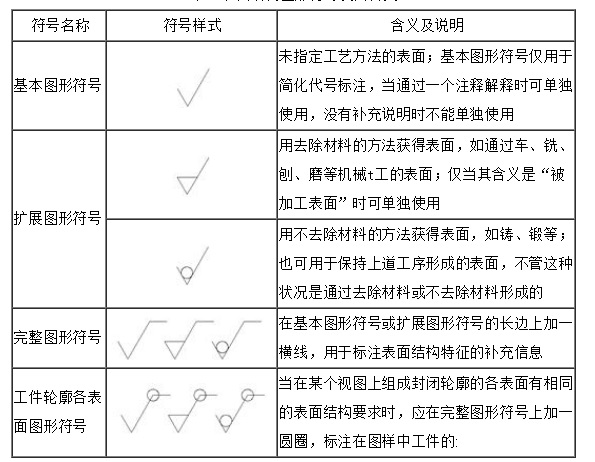

以上这些都是设计图纸上常见的符号，看到这些是不是感觉大脑有些萌了，没事，在看下面这张图片:
除了以上的符号，在符号里还会看到Ra,Rz,Ry 这些字母，那它们又是什么意思，又有什么区别呢?下面是小编整理的答案:
一、区别

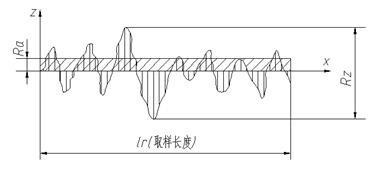

Ra--在取样长度L内轮廓偏距绝对值的算术平均值。
Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。
Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
通常，如果在符号中没标注Ra /Rz /Ry 的情况下默认为Ra。

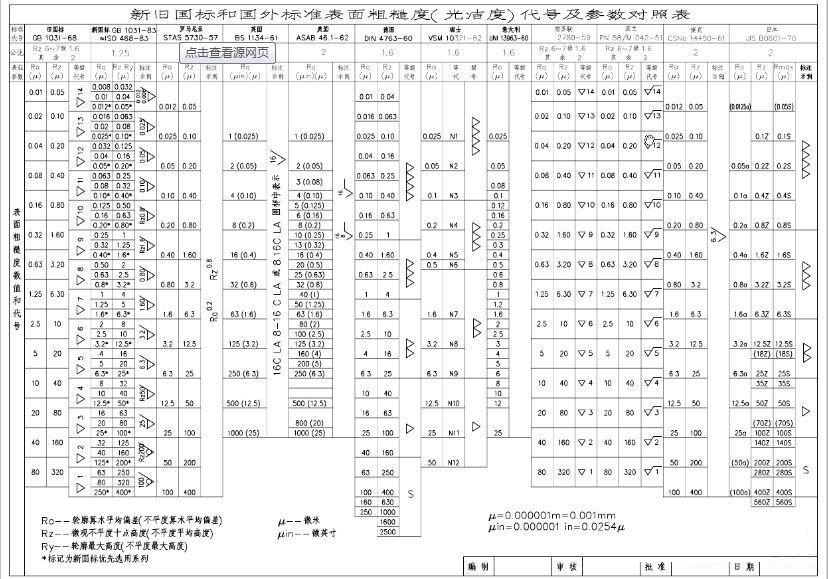

粗糙度ra和rz对照表
二、表面粗糙度对机械零件的影响

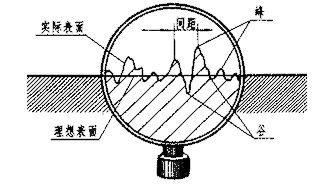

表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离（波距）很小，用肉眼是难以区别的，因此它属于微观几何形状误差。表面粗糙度越小，则表面越光滑。表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：
1、表面粗糙度影响零件的耐磨性。表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。
2、表面粗糙度影响配合性质的稳定性。对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。
3、表面粗糙度影响零件的疲劳强度。粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
4、表面粗糙度影响零件的抗腐蚀性。粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
5、表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
此外，表面粗糙度对零件的外观、测量精度也有影响。
