产品介绍
VTD514自动转塔数显双压头
显微硬度计同时安装有
维氏、努氏压头及高倍、低倍物镜。可同时检测维氏硬度和努氏硬度值。
采用光学交叉导轨升降机构、力值准确、图像清晰，是理想的高端显微硬度计。
主要特点
-
同时安装有维氏、努氏压头及高倍（40X）、低倍物镜(10X)。
-

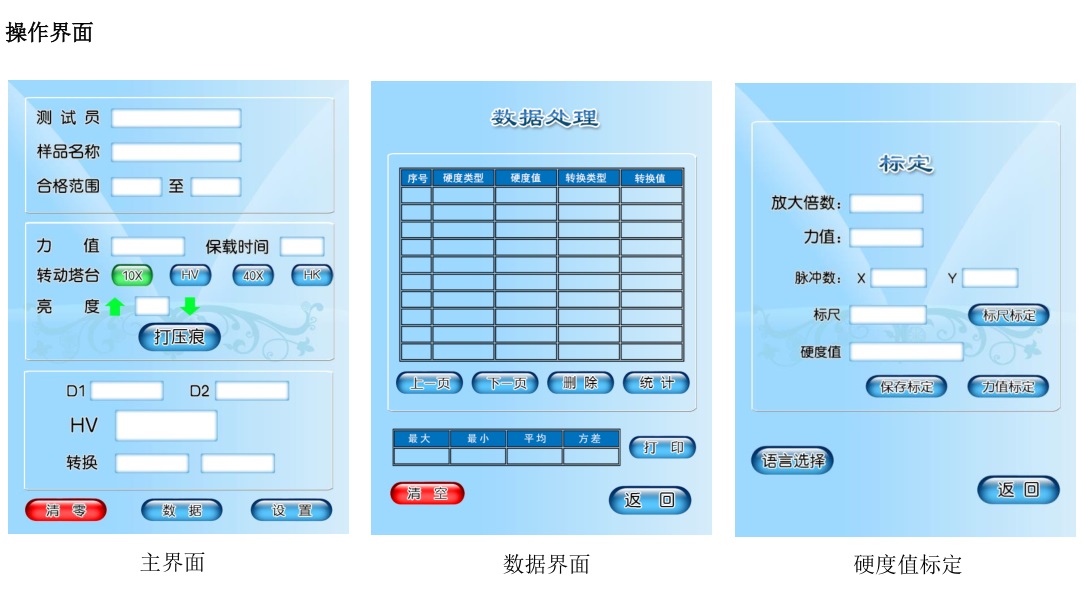

8寸触摸屏界面，用户操作简便。
-
自动转塔，测试时压头与物镜自动相互切换，测试点自动定位精确。
-
采用光学交叉导轨导向的升降机构，保证导向精度，无间隙；采用齿轮齿条二级传力，可以实现快速平稳传力。
-
压头在打压前后，压头位于压头保护罩内，确保了压头被样品或其他物品的触碰。
-
长物距消、色差光学系统（选件），40倍高清物镜离样品距离大于2.5毫米，完全避免物镜和样品的触碰。
-
光学系统可选用：200、500、600倍光学放大功能（选件）。
-
光源采用LED灯，寿命长，无需更换灯泡。
-
配内置摄像头（选件），图像更清晰。
-
最大试验力2Kg（选件）。
-
可按照标准硬度块或长度标尺，进行标定,按照高中低硬度值自动进行硬度修正，硬度值更精确。
-
各种硬度值相互转换，数据统计保存，方便查询并打印输出。
-
备有RS-232接口，可与计算机联机。
-
检验结果数据以EXCEL格式自动保存在U盘中（选件）。
-
试验设置参数通过密码保护。
-
中、英文等至少3种语言供选择，其他语种可定制。
技术参数
|
型号 |
VTD514 |
|
试验力 |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1Kgf (9.8N) |
|
符合标准 |
GB/T4340.2、 ASTM E92 |
|
测量分辨率 |
0.01µm |
|
数据显示输出 |
8寸触摸屏显示读数，可储存20种测试结果, 内置打印机和RS-232接口，可选配U盘以EXCEL格式保存数据 |
|
转换标尺 |
洛氏、布氏 |
|
硬度测试范围 |
8~2900HV/HK， |
|
试验力施加方法 |
自动（加荷、保荷、卸荷） |
|
测试显微镜放大倍率 |
400X，100X，
200X、500X、600X（选件），2.5毫米物距物镜可选 |
|
试验力保荷时间 |
1-99s |
|
最大允许试件高度 |
100mm |
|
压头到机壁距离 |
130mm |
|
X-Y试台 |
尺寸：100*100mm 最大移动：25*25mm |
|
尺寸 |
540*260*650mm |
|
重量 |
约50Kg |
|
电源 |
AC220V+5%，50-60Hz |
标准附件
|
名称 |
数量 |
名称 |
数量 |
|
砝码轴 |
1根 |
砝码 |
6个 |
|
测微目镜 |
1个 |
显微硬度块（高块、中块） |
各1块 |
|
努氏硬度块 |
1块 |
显微压头、努氏压头 |
各1个 |
|
XY试台 |
1个 |
万向底脚 |
4只 |
|
水平仪 |
1个 |
备用保险丝（2A） |
2根 |
|
电源线 |
1根 |
防尘罩 |
1个 |
|
产品合格证、保修卡 |
1份 |
说明书 |
1份 |
|
打印纸 |
1份 |
触摸笔 |
1支 |
|
内六角扳手（2.5mm） |
1把 |
|
|
选配件
|
细丝夹持台 |
1个 |
平口夹持台 |
1个 |
|
薄片夹持台 |
1个 |
维氏测量软件 |
1套 |
