钢瓶贮存高压氧气、煤气、石油液化气等的钢制瓶。
由于钢瓶比较长、表较大,常规的硬度计不容易检测,很多客户需要钢瓶生产线上在线检测钢瓶硬度,那么钢瓶在线硬度计就能满足此要求。
根据现行的国家标准要求,实现钢瓶硬度的在线检测改造。在线硬度计改造方案如下所述。
钢瓶硬度计技术参数:
1、执行标准:GB/T231.1、GB/T231.2、JJG150、ASTM E20;
2、试验力:750、3000kgf;
3、压头:5mm、10mm;
4、测量范围:100-650HBW
5、验力精度:±1%;
6、钢瓶直径:φ400~750mm;
7、钢瓶长度:13000mm;
8、硬度测量精度:符合JJG150;
9、测量面加工方式:铣削
10、检测区长度:13米
11、检测节拍:0.5h/件
12、产品最大重量:6.5t
组成:

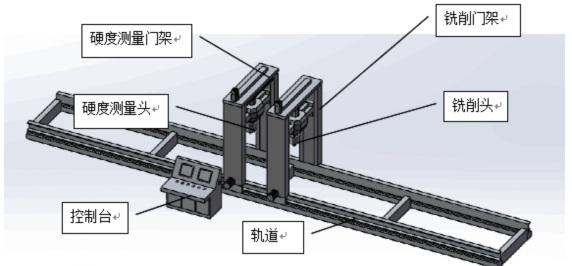

此方案由以下几部分构成,包括:13米行走轨道、铣削门架、铣削头、硬度测量门架、布氏硬度测量头等。
动作顺序:
1)钢瓶由输送线运输过来,并夹紧固定;
2)铣削门架的升降横梁带动铣削头升降,在钢瓶上铣出测量面;
3)铣削门架让位,硬度测量门架移动到测量面上方。
4)布氏硬度测量头在测量面上压出布氏压痕,并拍照计算出布氏硬度值;
5)输送线将钢瓶运输到下一道工序。
标准附件:
5mm压头 5个;
10mm压头 5个;
标准布氏硬度块(低值) 1块;
标准布氏硬度块(中值) 1块;
标准布氏硬度块(高值) 1块;
可根据需求定制
